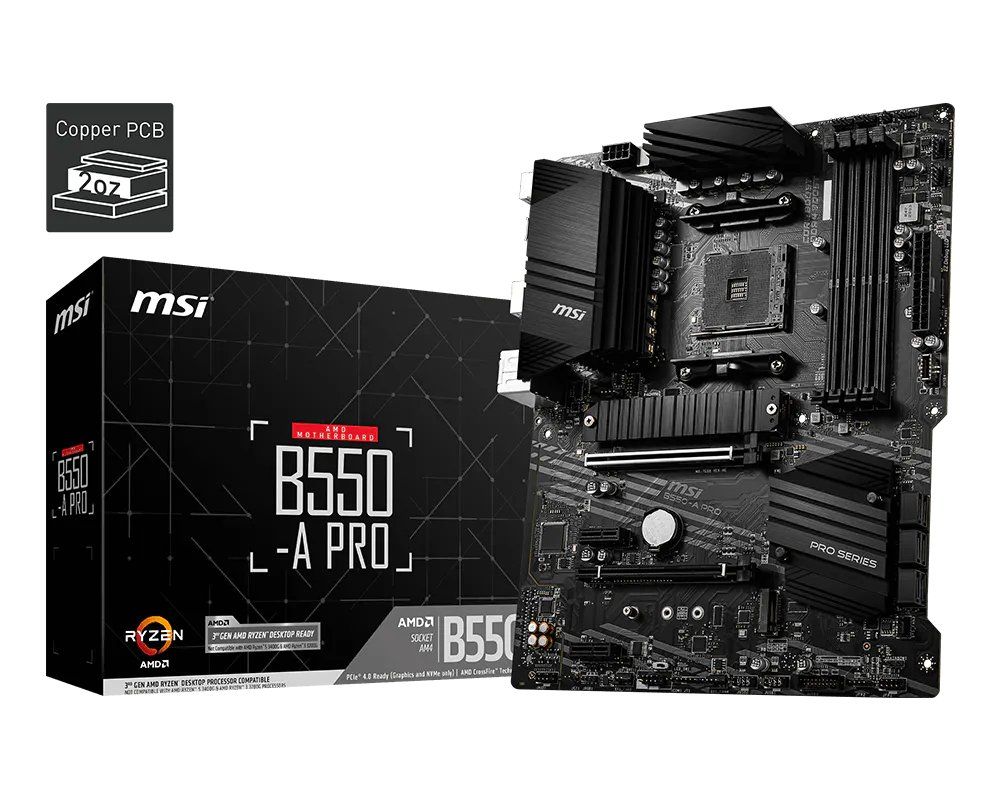

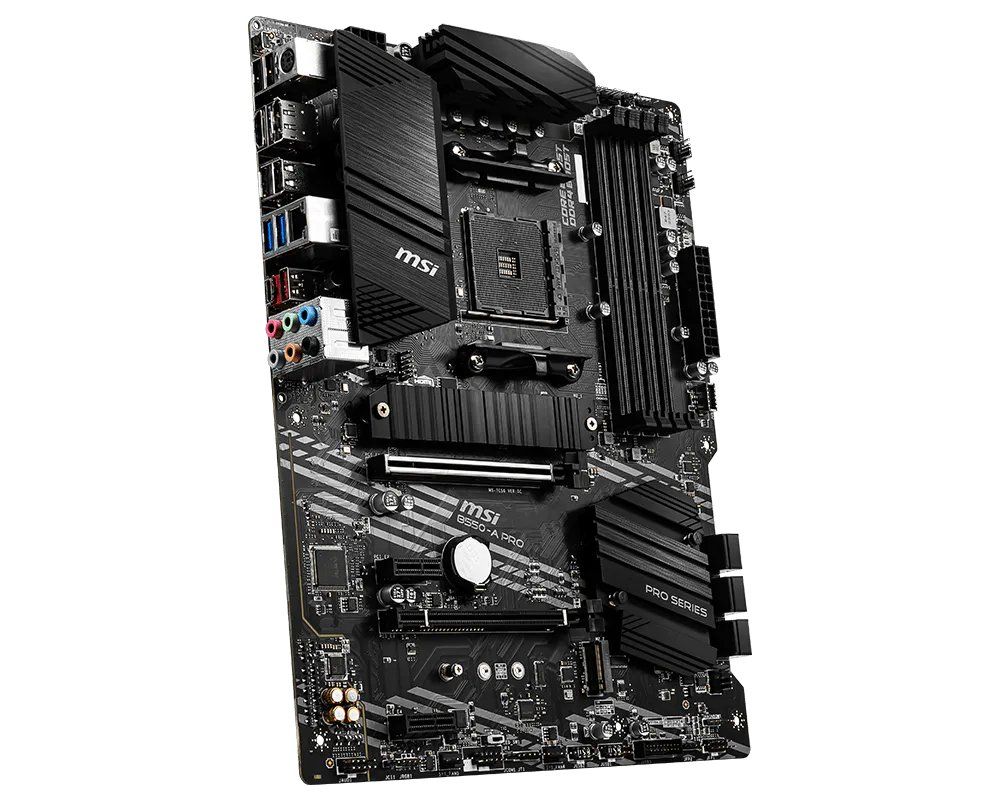

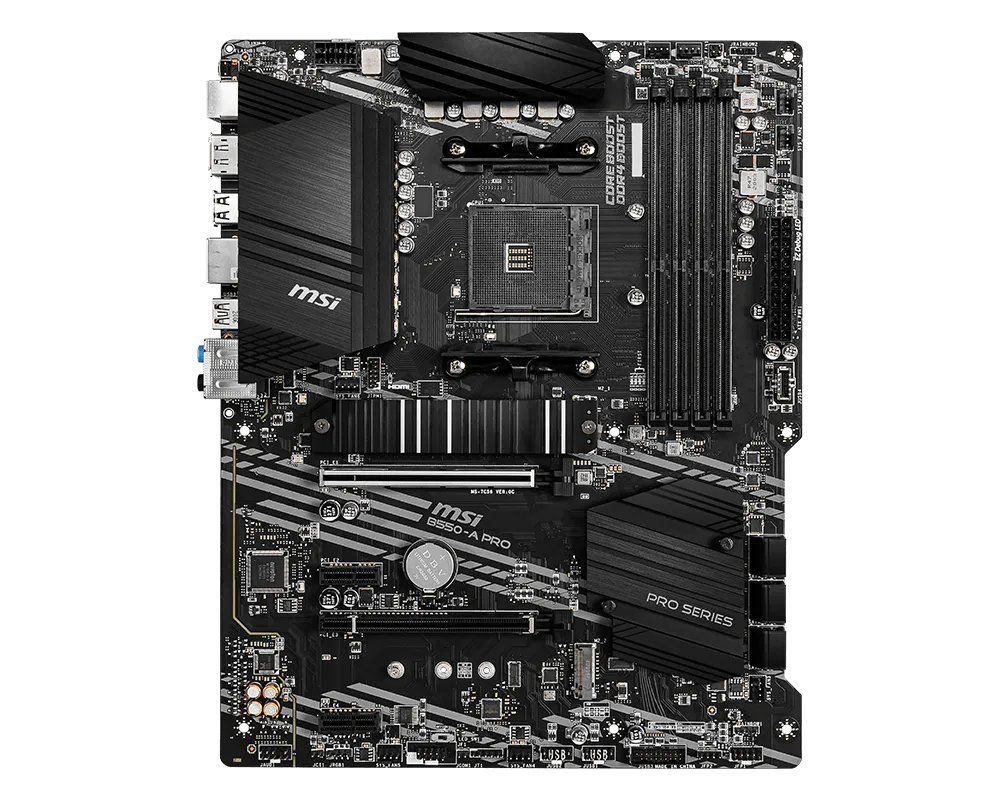

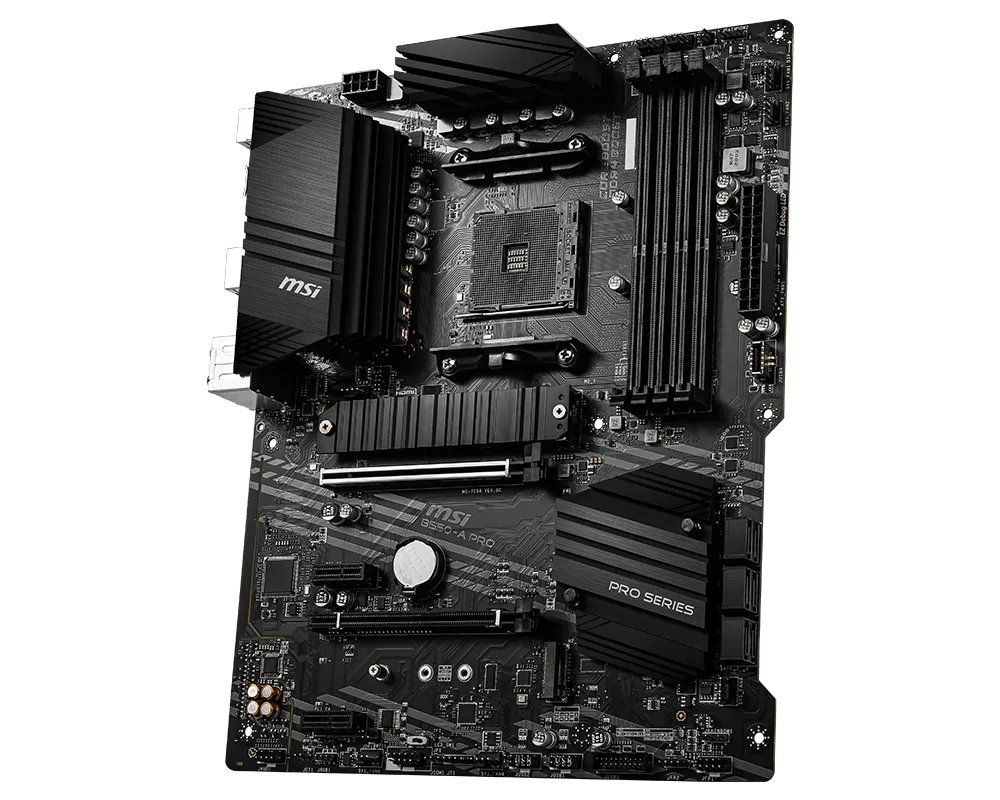

Материнcька плата MSI B550-A PRO sAM4 B550 4xDDR4 HDMI DP ATX

Особливості

Материнська плата MSI B550-A PRO побудована на чипсеті AMD B550 та оснащена Socket AM4. Підтримуються настільні процесори AMD Ryzen серій 5000 і 3000, крім Ryzen 5 3400G та Ryzen 3 3200G, а також процесори AMD Ryzen 4000 G-Series.

Чотири слоти DDR4 підтримують до 128 ГБ оперативної пам'яті та двоканальний режим роботи. У режимі JEDEC доступні частоти до 3200 МГц, а A-XMP OC — до 4400+ МГц. MSI також заявляє максимальну швидкість до 4800 МГц для конфігурації 1DPC 1R, до 3866 МГц для 1DPC 2R, до 4000 МГц для 2DPC 1R і до 3600 МГц для 2DPC 2R. Підтримується небуферизована пам'ять non-ECC UDIMM, а також ECC UDIMM у режимі non-ECC.

Для карт розширення доступні два слоти PCIe x16 та два PCIe 3.0 x1. Основний слот PCI_E1 підтримує PCIe 4.0/3.0 x16 залежно від установленого процесора, а PCI_E3 працює за стандартом PCIe 3.0 зі швидкістю до x4. Також підтримується технологія 2-Way AMD CrossFire. Під час встановлення PCIe SSD у M2_2 слот PCI_E3 стає недоступним.

Для накопичувачів доступні два роз'єми M.2 та шість SATA 6 Гбіт/с. M2_1 підтримує PCIe 4.0/3.0 x4 і SATA, а M2_2 — PCIe 3.0 x4. Для SATA-накопичувачів підтримуються RAID 0, RAID 1 і RAID 10, для M.2 NVMe — RAID 0 та RAID 1.

Мережеве підключення забезпечує контролер Realtek RTL8111H Gigabit LAN. Аудіопідсистема побудована на кодеку Realtek ALC892/ALC897 та підтримує 7.1-канальний звук.

При використанні процесора з інтегрованою графікою доступні HDMI 2.1 і DisplayPort із максимальною роздільною здатністю 4096 × 2160 при 60 Гц. Набір USB включає інтерфейси USB 3.2 Gen 2 10 Гбіт/с, USB 3.2 Gen 1 5 Гбіт/с та USB 2.0. Для підключення системи охолодження доступні роз'єми CPU Fan, Water Pump і шість System Fan.

Технології (використовувані)

• Розгін пам'яті A-XMP OC
• Інтерфейс PCIe 4.0
• Інтерфейс PCIe 3.0
• Масиви накопичувачів RAID
• Технологія 2-Way AMD CrossFire
• Роз'єм для модуля TPM
• Підтримка DirectX 12

Технічні характеристики

• Бренд: MSI
• Артикул: 911-7C56-089
• Модель: B550-A PRO
• Чипсет: AMD B550
• Сокет: AM4
• Підтримувані процесори: AMD Ryzen 5000 Series, AMD Ryzen 4000 G-Series, AMD Ryzen 3000 Series
• Обмеження сумісності: AMD Ryzen 5 3400G та Ryzen 3 3200G не підтримуються
• Тип оперативної пам'яті: DDR4
• Кількість слотів пам'яті: 4
• Максимальний обсяг оперативної пам'яті: 128 ГБ
• Частоти DDR4 за JEDEC: 1866/2133/2400/2667/2800/2933/3000/3066/3200 МГц
• Частоти DDR4 у режимі A-XMP OC: 2667/2800/2933/3000/3066/3200/3466/3600/3733/3866/4000/4133/4266/4400+ МГц
• Максимальна швидкість 1DPC 1R: до 4800 МГц
• Максимальна швидкість 1DPC 2R: до 3866 МГц
• Максимальна швидкість 2DPC 1R: до 4000 МГц
• Максимальна швидкість 2DPC 2R: до 3600 МГц
• Режим пам'яті: двоканальний
• Підтримувана пам'ять: non-ECC UDIMM, ECC UDIMM у режимі non-ECC, небуферизована
• Розгін пам'яті: A-XMP OC
• Слоти PCIe x16: 2
• PCI_E1: PCIe 4.0/3.0 x16, залежно від установленого процесора
• PCI_E3: PCIe 3.0 x16, швидкість до x4
• Слоти PCIe x1: 2 × PCIe 3.0
• Multi-GPU: 2-Way AMD CrossFire
• Кількість роз'ємів M.2: 2
• M2_1: PCIe 4.0/3.0 x4 / SATA, формати 2242/2260/2280/22110
• M2_2: PCIe 3.0 x4, формати 2242/2260/2280
• SATA: 6 × SATA 6 Гбіт/с
• RAID для SATA: RAID 0, RAID 1, RAID 10
• RAID для M.2 NVMe: RAID 0, RAID 1
• Аудіокодек: Realtek ALC892/ALC897
• Аудіо: 7.1-канальне
• LAN-контролер: Realtek RTL8111H
• LAN: 1 Гбіт/с
• Відеовиходи: HDMI 2.1, DisplayPort
• Максимальна роздільна здатність HDMI: 4096 × 2160, 60 Гц
• Максимальна роздільна здатність DisplayPort: 4096 × 2160, 60 Гц

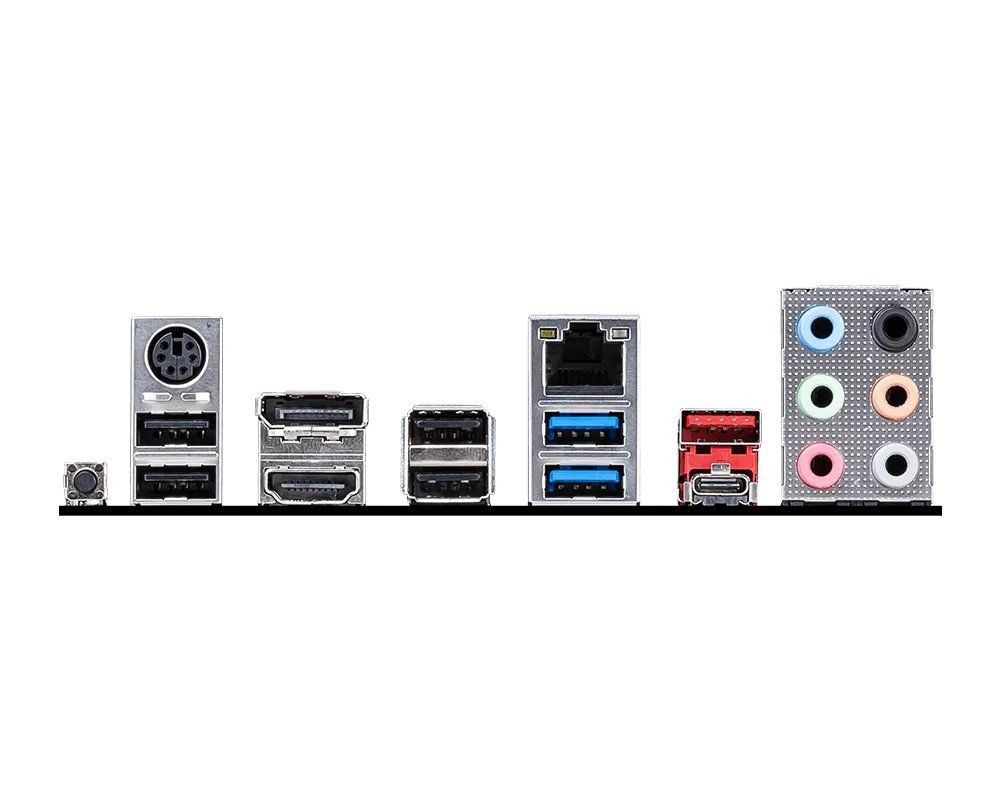

• USB на задній панелі: 4 × USB 2.0, 2 × USB 3.2 Gen 1 5 Гбіт/с Type-A, 1 × USB 3.2 Gen 2 10 Гбіт/с Type-A, 1 × USB 3.2 Gen 2 10 Гбіт/с Type-C
• USB для передньої панелі: 4 × USB 2.0, 2 × USB 3.2 Gen 1 5 Гбіт/с Type-A, 1 × USB 3.2 Gen 1 5 Гбіт/с Type-C
• Роз'єми для вентиляторів: 1 × CPU Fan, 1 × Water Pump, 6 × System Fan
• RGB-роз'єм: 1 × 4-pin RGB LED
• Адресовані RGB-роз'єми: 2 × 3-pin RAINBOW LED
• TPM: 1 × роз'єм для модуля TPM
• Живлення материнської плати: 24-pin ATX
• Живлення процесора: 8-pin ATX 12V
• Формфактор: ATX
• Розміри: 30,5 × 24,4 см

Для кого

• Для систем на платформі AMD AM4
• Для конфігурацій із процесорами AMD Ryzen
• Для систем із пам'яттю DDR4
• Для конфігурацій із накопичувачами M.2 та SATA
• Для систем із картами розширення PCIe

Висновок

Материнська плата MSI B550-A PRO поєднує чипсет AMD B550, Socket AM4, підтримку до 128 ГБ DDR4 та інтерфейс PCIe 4.0. Два роз'єми M.2, шість SATA 6 Гбіт/с, Gigabit LAN, 7.1-канальне аудіо, HDMI 2.1, DisplayPort та USB 3.2 Gen 2 забезпечують набір інтерфейсів для побудови системи на платформі AMD Ryzen.
