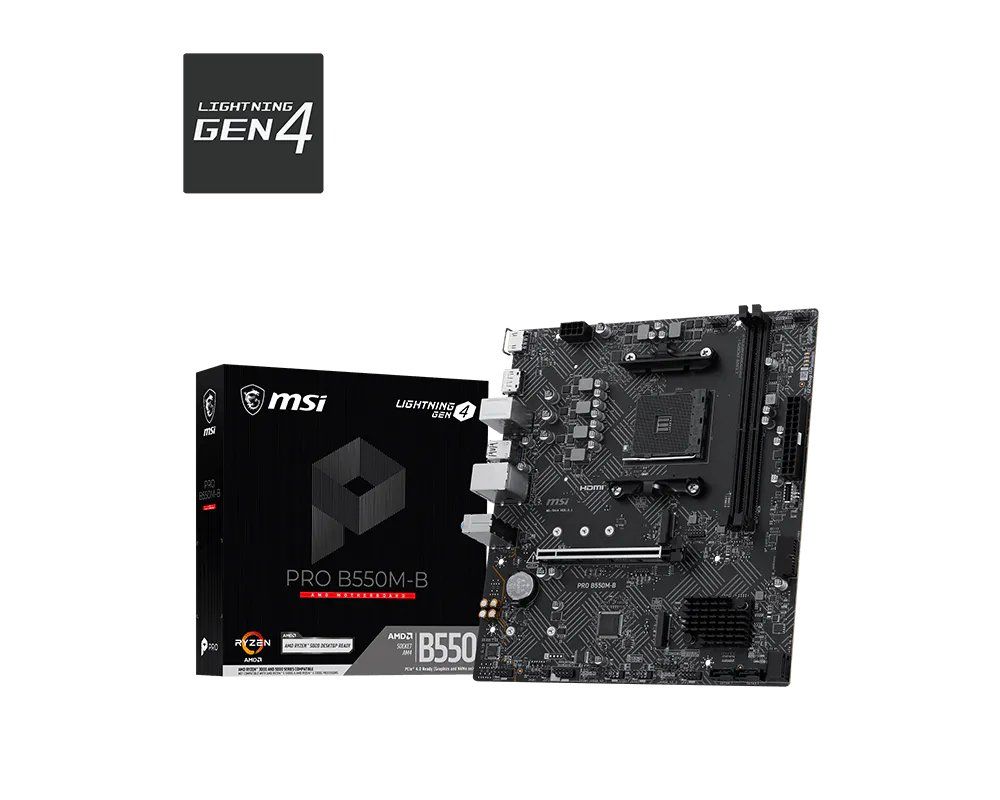

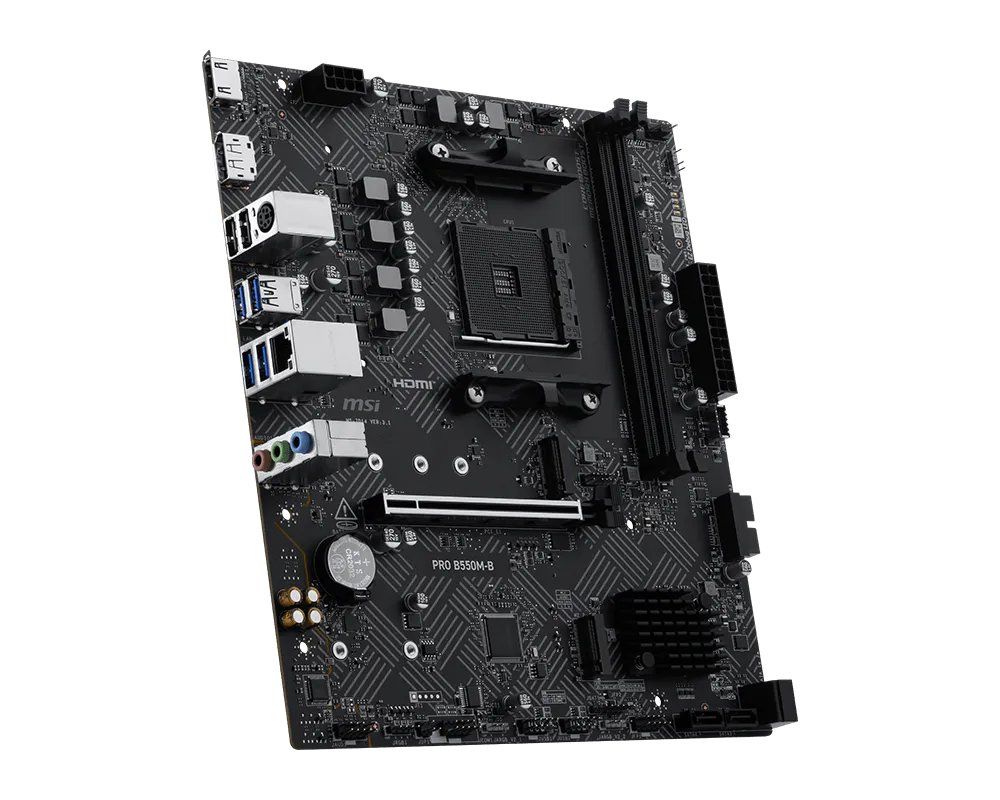

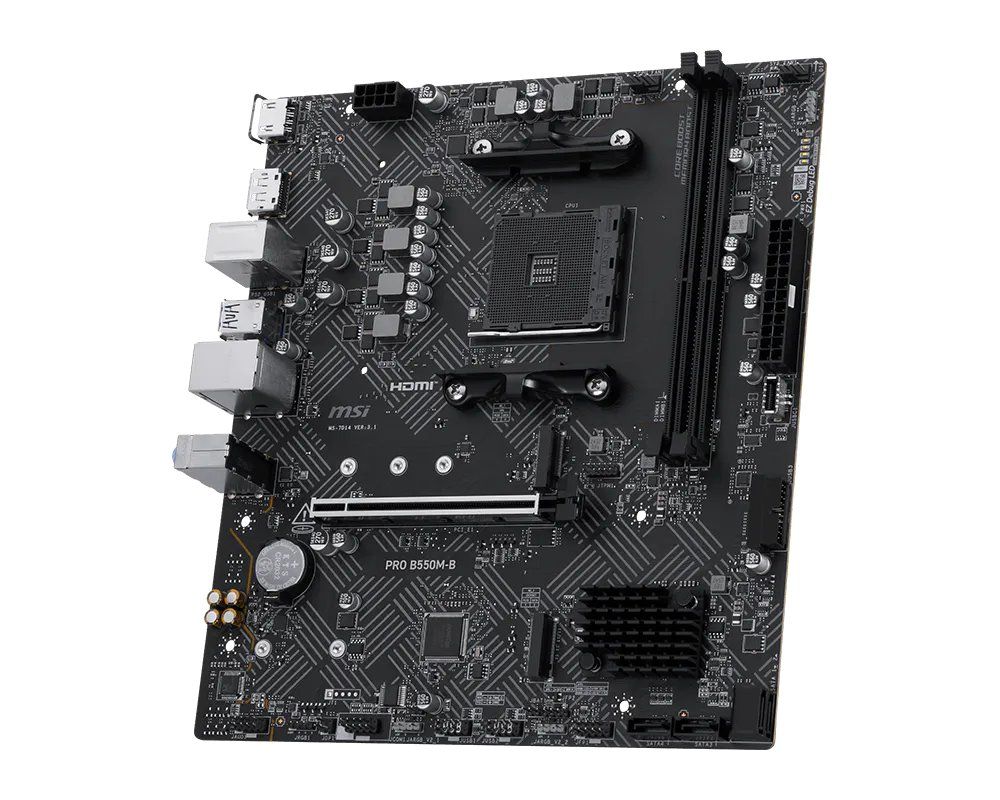

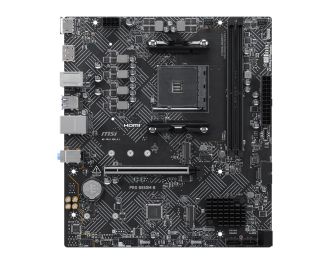

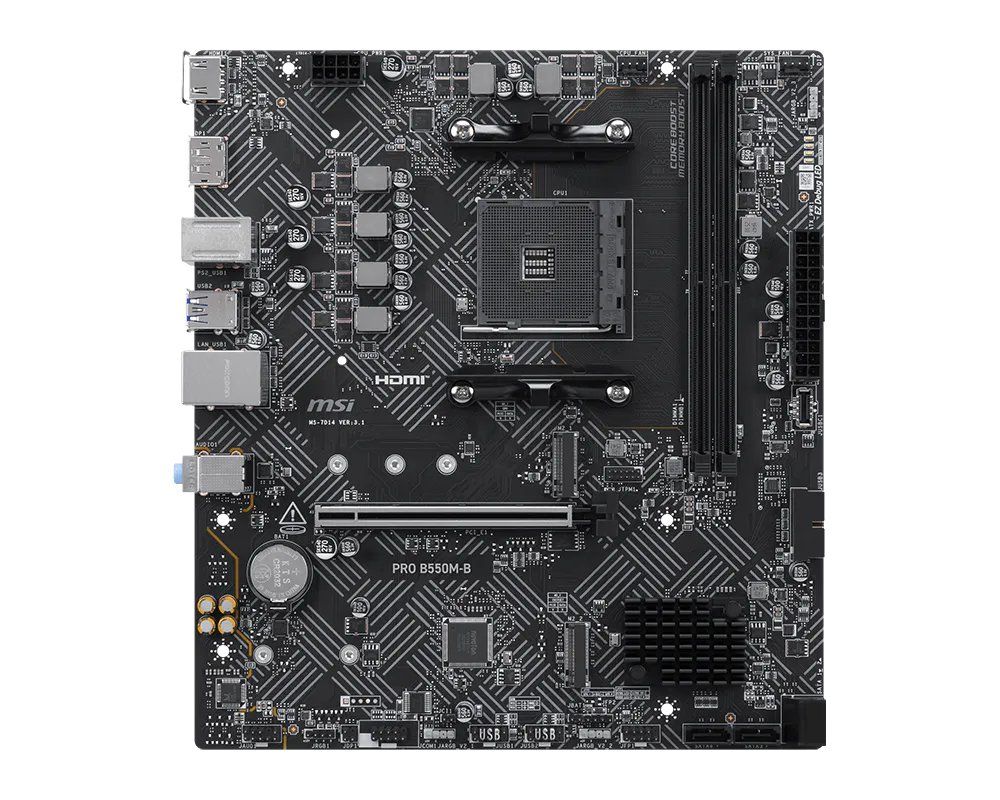

Материнcька плата MSI PRO B550M-B sAM4 B550 2xDDR4 HDMI DP mATX

Особливості

Материнська плата MSI PRO B550M-B побудована на чипсеті AMD B550 та оснащена Socket AM4. Підтримуються настільні процесори AMD Ryzen серій 5000, 5000 G-Series, 4000 G-Series, 3000 та 3000 G-Series.

Два слоти DDR4 підтримують до 64 ГБ оперативної пам'яті та двоканальний режим роботи. Доступні частоти DDR4 до 4600+ МГц у режимі A-XMP OC. Для конфігурації 1DPC 1R максимальна заявлена швидкість становить до 4600+ MT/s, для 1DPC 2R — до 3866+ MT/s. Підтримуються швидкості JEDEC та не-ECC небуферизована пам'ять.

Для карт розширення доступний один слот PCIe x16. PCI_E1 підключений до процесора та підтримує PCIe 4.0 до x16, при цьому підтримувана специфікація залежить від установленого процесора.

Для накопичувачів доступні два роз'єми M.2 та чотири SATA 6 Гбіт/с. M.2_1 підключений до процесора, підтримує PCIe 4.0 x4 або SATA та накопичувачі форматів 2242, 2260 і 2280. M.2_2 підключений до чипсета, підтримує PCIe 3.0 x4 та накопичувачі форматів 2280 і 22110. Для SATA-накопичувачів підтримуються RAID 0, RAID 1, RAID 5 і RAID 10, для M.2 NVMe — RAID 0, RAID 1 і RAID 10.

Мережеве підключення забезпечує контролер Realtek RTL8111H зі швидкістю 1 Гбіт/с. Аудіопідсистема побудована на кодеку Realtek ALC897 та підтримує 7.1-канальний звук.

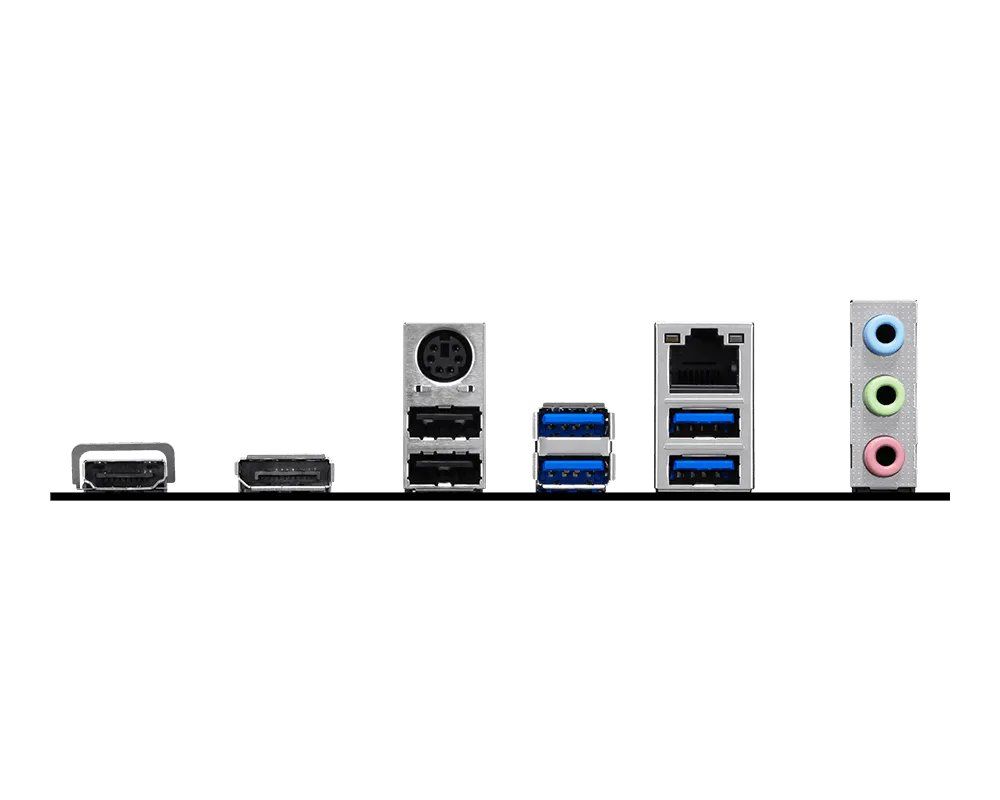

При використанні процесора з інтегрованою графікою доступні HDMI 2.1 і DisplayPort 1.2 із максимальною роздільною здатністю 4K при 60 Гц. На задній панелі розташовані чотири USB 5 Гбіт/с Type-A, два USB 2.0, роз'єм PS/2, LAN та три аудіороз'єми. Внутрішні роз'єми забезпечують підключення USB 2.0, USB 5 Гбіт/с Type-A та USB 5 Гбіт/с Type-C для передньої панелі. Для діагностики системи використовуються чотири світлодіоди EZ Debug LED.

Технології (використовувані)

• Розгін пам'яті A-XMP OC
• Світлодіодна діагностика EZ Debug LED
• Інтерфейс PCIe 4.0
• Інтерфейс PCIe 3.0
• Масиви накопичувачів RAID
• Підтримка TPM 2.0

Технічні характеристики

• Бренд: MSI
• Артикул: 911-7D14-023
• Модель: PRO B550M-B
• Чипсет: AMD B550
• Сокет: AM4
• Підтримувані процесори: AMD Ryzen 5000, 5000 G-Series, 4000 G-Series, 3000, 3000 G-Series
• Тип оперативної пам'яті: DDR4
• Кількість слотів пам'яті: 2
• Максимальний обсяг оперативної пам'яті: 64 ГБ
• Частоти DDR4 у режимі A-XMP OC: 2667/2800/2933/3000/3066/3200/3466/3600/3733/3866/4000/4133/4266/4400/4600+ МГц
• Максимальна швидкість 1DPC 1R: до 4600+ MT/s
• Максимальна швидкість 1DPC 2R: до 3866+ MT/s
• Режим пам'яті: двоканальний
• Підтримувана пам'ять: не-ECC, небуферизована
• Розгін пам'яті: A-XMP OC
• Слот розширення: 1 × PCIe x16
• PCI_E1: до PCIe 4.0 x16, залежно від установленого процесора
• Кількість роз'ємів M.2: 2
• M.2_1: PCIe 4.0 x4 / SATA, формати 2242/2260/2280
• M.2_2: PCIe 3.0 x4, формати 2280/22110
• SATA: 4 × SATA 6 Гбіт/с
• RAID для SATA: RAID 0, RAID 1, RAID 5, RAID 10
• RAID для M.2 NVMe: RAID 0, RAID 1, RAID 10
• Аудіокодек: Realtek ALC897
• Аудіо: 7.1-канальне
• LAN-контролер: Realtek RTL8111H
• LAN: 1 Гбіт/с
• Відеовиходи: HDMI 2.1, DisplayPort 1.2
• Максимальна роздільна здатність HDMI: 4K, 60 Гц
• Максимальна роздільна здатність DisplayPort: 4K, 60 Гц
• Задні USB: 2 × USB 2.0, 4 × USB 5 Гбіт/с Type-A
• Підтримка USB на передній панелі: 4 × USB 2.0, 2 × USB 5 Гбіт/с Type-A, 1 × USB 5 Гбіт/с Type-C
• Роз'єми для вентиляторів: 1 × CPU Fan, 1 × System Fan
• Роз'єми передньої панелі: 2 × JFP
• Роз'єм контролю відкриття корпусу: 1 × JCI
• Передній аудіороз'єм: 1 × JAUD
• COM-роз'єм: 1 × JCOM
• Адресовані RGB-роз'єми: 3 × JARGB_V2
• RGB-роз'єм: 1 × JRGB
• TPM: роз'єм із підтримкою TPM 2.0
• Діагностика: 4 × EZ Debug LED

Для кого

• Для систем на платформі AMD AM4
• Для конфігурацій із процесорами AMD Ryzen
• Для систем із пам'яттю DDR4
• Для конфігурацій із накопичувачами M.2 та SATA

Висновок

Материнська плата MSI PRO B550M-B поєднує чипсет AMD B550, Socket AM4, підтримку до 64 ГБ DDR4 та інтерфейс PCIe 4.0. Два роз'єми M.2, чотири SATA 6 Гбіт/с, Gigabit LAN, 7.1-канальне аудіо, HDMI 2.1, DisplayPort 1.2 та набір USB забезпечують основні можливості для побудови системи на платформі AMD Ryzen.
